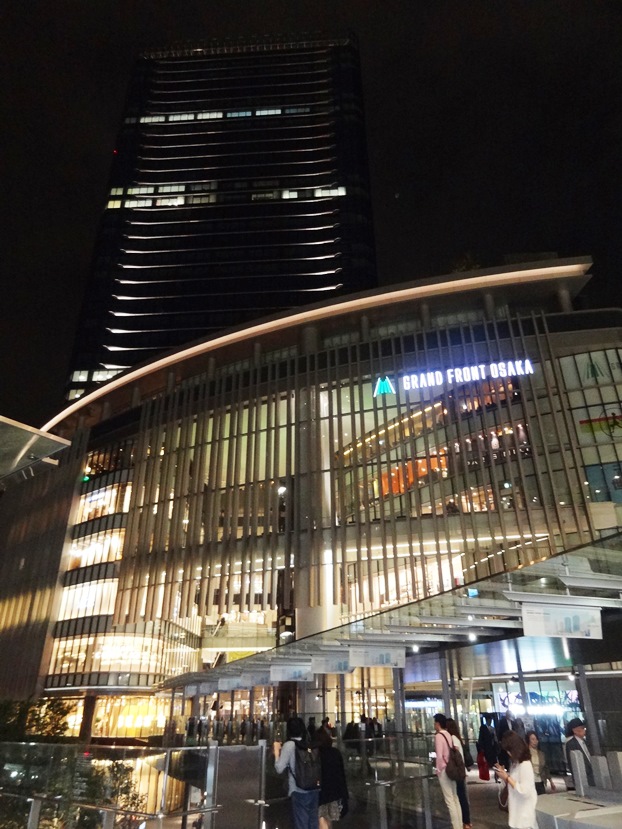

GRAND FRONT OKASA<大阪市北区大深町>(写真1)
JR東京駅前に続き大阪駅前でも 地中熱利用システム工事を施工いたしました。

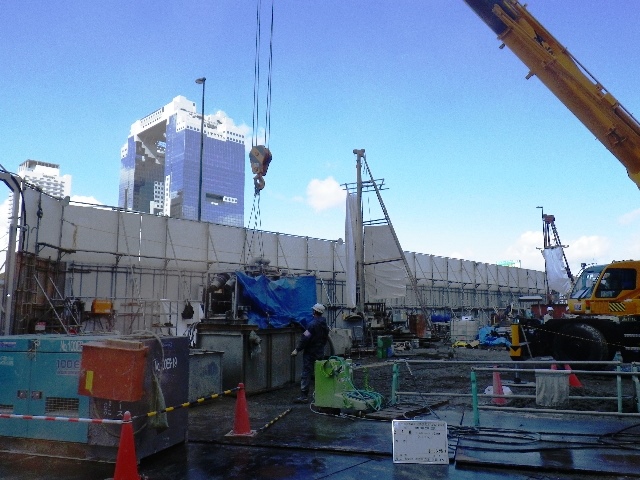

掘さく機械設置状況(写真2)
大型レッカー車にて機械設置 今回はロータリー型掘さく機を使用しました。
後ろに大阪スカイビルが見えます。

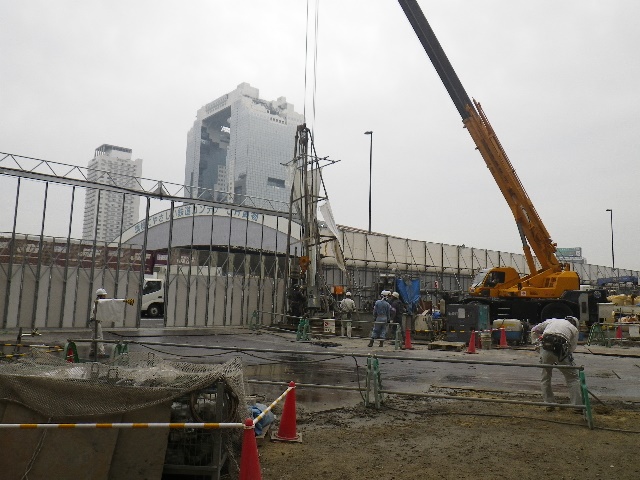

掘さく作業状況(写真3)
ロータリーボーリングマシンを2台並列させて掘さくしました。
地中熱交換器挿入状況(写真4)
掘さくして 地上に上げられた堀屑の中に こんな砂れきがゴロゴロと・・・。
大阪は こういった砂れきが広く分布しています。
そういう地域を掘さくするには ベントナイト泥水による掘さくが安全です。(清水のみでは孔の底に沈んでしまいます。)

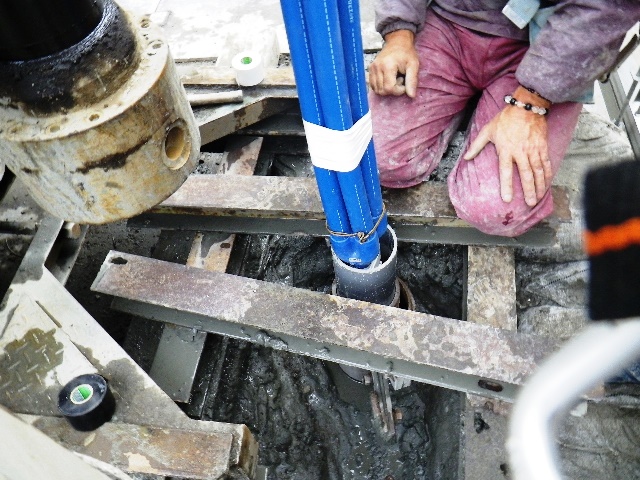

地中熱交換器挿入状況(写真5)
今回の地中熱交換器(U−チューブ)は30mm仕様です。
